Cassero solaio
Il sistema solaio ICF si compone di pannelli “a rimanere” in EPS (polistirene
espanso sinterizzato) di forma modulare con superfici esterne ad incastro, atti a
realizzare solai alleggeriti di piano (o di copertura) mono o bidirezionali.

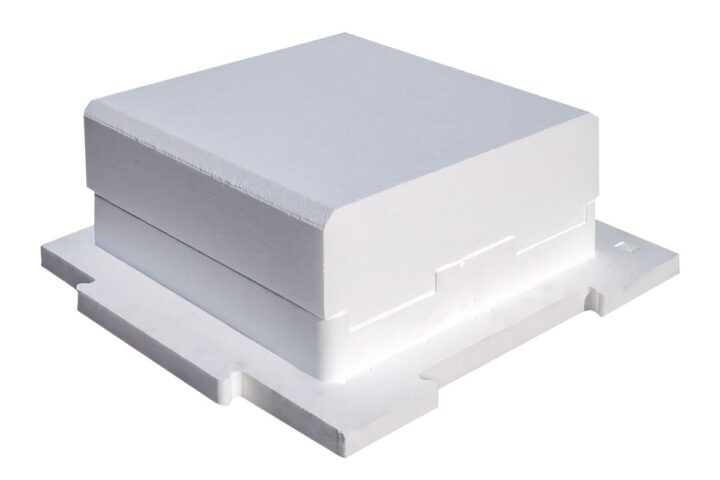

I pannelli sono costituiti da lastre stampate aventi spessore variabile a seconda delle esigenze strutturali di calcolo e di trasmittanza. Si compongono di una parte inferiore (fondello in EPS) che viene appoggiata sulla casseratura di sostegno e da una parte superiore (pignatta in EPS) che si incastra solidalmente alla prima.
L’ingombro in pianta delle lastre è di 63x63cm.

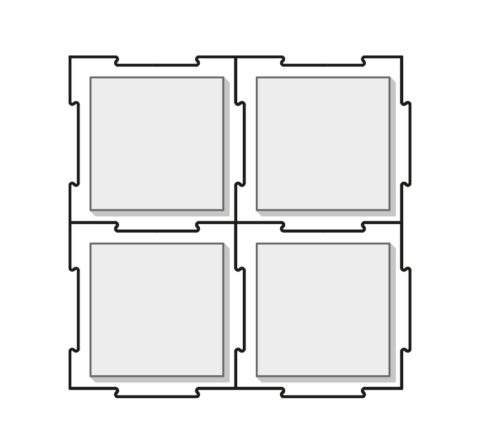

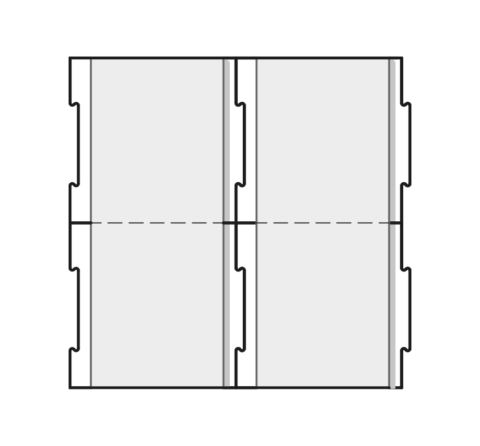

Tipologie di assemblaggio
Caratteristiche
L’impiego di un solaio “a piastra” o “bidirezionale” consente di ottimizzare al massimo le prestazioni strutturali degli edifici a pareti portanti, riducendo gli spessori dell’impalcato e distribuendo le azioni orizzontali e verticali sulle pareti che lo sostengono, con evidenti vantaggi in termini di armature globali e nel dimensionamento delle fondazioni.

Solaio alleggerito in cemento armato
Il sistema si compone di pannelli cassero in EPS di forma
modulare con bordi esterni ad incastro, atti a realizzare solai di
piano con orditura mono o bidirezionale. È il frutto del lavoro di
ricerca svolto da aziende caratterizzate da grande esperienza
nella realizzazione di prodotti in Polistirene Espanso Sinterizzato
(EPS) per l’edilizia.
Il modulo dimensionale del fondello in EPS è pari a cm 60×60 in
ossequio alla Normativa che impone l’interasse massimo
strutturale di 60cm.
Riduzione del 40% dello spessore
L’assemblaggio della lastra e della pignatta offre la possibilità di realizzare solai monodirezionali oppure, ove necessario per esigenze statiche, solai a piastra con travetti bidirezionali, che consentono la riduzione di circa il 40% degli spessori strutturali rispetto a un solaio di tipo tradizionale, nonché di aumentare le luci libere.
Coibentazione uniforme
La coibentazione risulta continua ed uniforme, grazie alla presenza degli appositi fondelli sottotrave che possono essere impiegati anche per la realizzazione di solette piene o di parti aggettanti (balconi).
Pronto per il cartongesso
La praticità dei solai ICF MONOBI si esplica nella presenza, all’intradosso, di opportune lamierine inglobate nel polistirene alle quali è possibile fissare le lastre in cartongesso di finitura o applicare carichi sospesi. La particolare conformazione di tali lamierine, oggetto di brevetto, garantisce l’ancoraggio delle lastre di finitura alla parte in cemento armato anche in caso di incendio.
Economicamente vantaggioso
Il cassero solaio ICF risulta particolarmente vantaggioso anche in termini economici, poiché la semplicità che lo caratterizza si traduce in un costo di esecuzione molto contenuto rispetto agli altri sistemi in EPS presenti sul mercato.
Rischio ridotto per i lavoratori
La posa in opera, che prevede la realizzazione dell’impalcato di sostegno “continuo”, risulta più sicura per gli operatori nei confronti del rischio di caduta dall’alto, in conformità alle prescrizioni introdotte dal D.Lgsl. 81/08. Anche il trasporto è favorito, in quanto i pannelli possono essere facilmente impilati ed occupano un volume molto ridotto.
Il sistema ICF Italia

Cassero Solaio
Permette di aumentare la qualità degli edifici, ridurre i costi di costruzione e minimizzare i tempi, rispettando tutte le normative vigenti.
Per garantire il corretto comportamento strutturale del sistema, i moduli devono essere completati dall’impresa esecutrice mediante l’introduzione di armature integrative e con il getto del calcestruzzo.
Dati tecnici
- Passo dei travetti: 60cm
- Larghezza dei travetti: 10cm oppure 12cm
- Peso proprio: circa 10kg/mq
- Spessore fondello: da un minimo di 3,5cm a un massimo di 6cm
- Spessore pignatta: variabile a seconda delle esigenze di calcolo
- Resistenza al fuoco*: 120min
- Trasmittanza termica: variabile da un minimo di 0.32 a un massimo di 0.28W/mq*K
- Potere fonoisolante*: 60dB
- Livello di calpestio normalizzato*: 49dB
(*) valori previsionali ricavati per via teorica, riferiti a solai di spessore 3.5/16+20cm con finitura di intradosso costituita da lastre in cartongesso e di estradosso costituita da apposito strato di massetto in sabbia-cemento.

Pronti per la finitura
Opportune lamierine sono inglobate nel polistirene, alle quali è possibile fissare le lastre in cartongesso di finitura o applicare carichi sospesi. La particolare conformazione di tali lamierine brevettate garantisce l’ancoraggio delle lastre di finitura alla parte in cemento armato, anche in caso di incendio.
I controsoffitti potrebbe essere necessari per nascondere impianti elettrici o idraulici, o per incrementare ulteriorimente l’isolamento solamento termico e acustico del solaio ICF.
