Solaio
Mono Direzionale

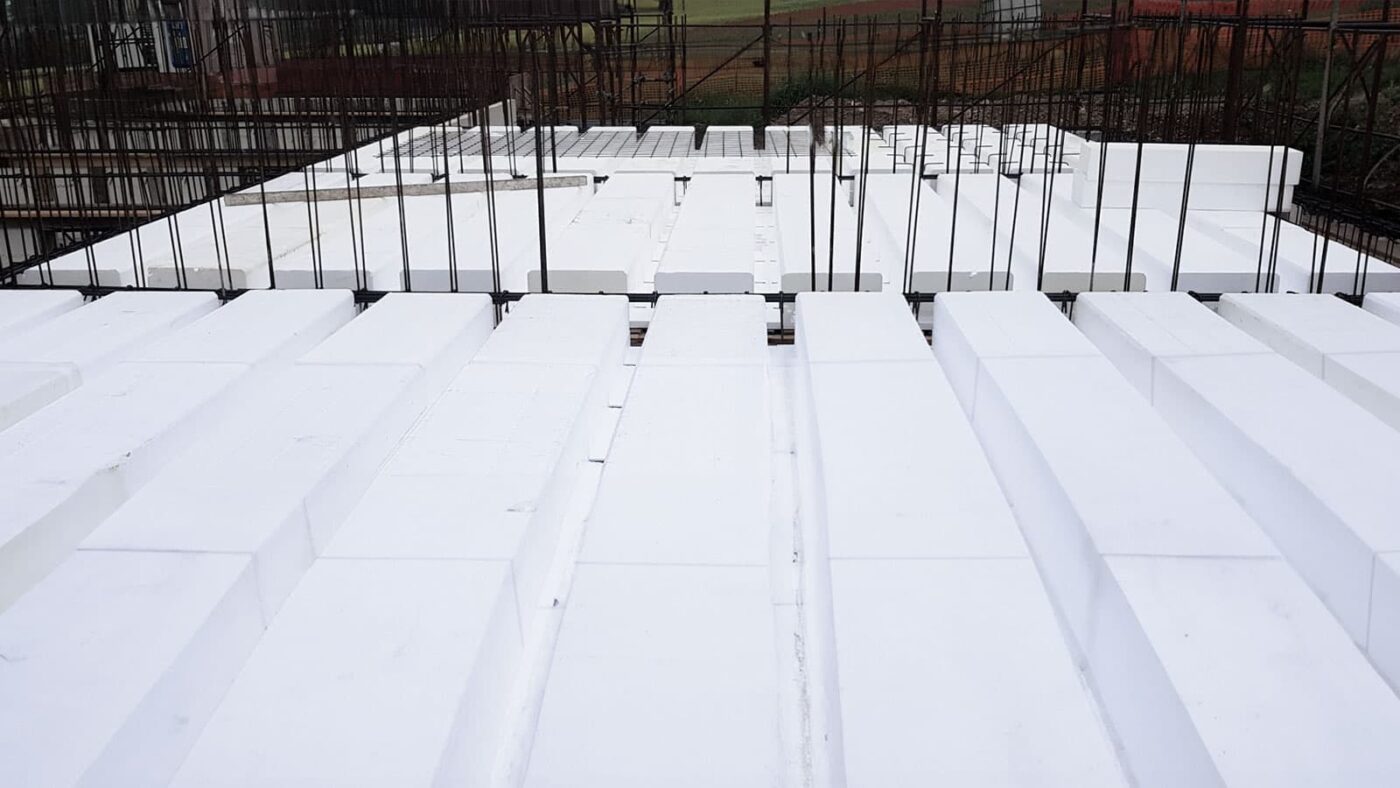

Solaio in costruzione con sistema ICF

Il cassero solaio ICF Italia si compone di pannelli in EPS di forma modulare con bordi esterni ad incastro, atti a realizzare solai di piano con orditura bidirezionale.

È il frutto del lavoro di ricerca nella realizzazione di prodotti in Polistirene Espanso Sinterizzato (EPS) per l’edilizia.

Si compone da lastre stampate aventi spessore variabile a seconda delle esigenze strutturali di calcolo e di trasmittanza. Si compongono di una parte inferiore (fondello in EPS) che viene appoggiata sulla casseratura di sostegno e da una parte superiore (pignatta in EPS) che si incastra solidalmente alla prima per conformare i travetti da gettare in opera.

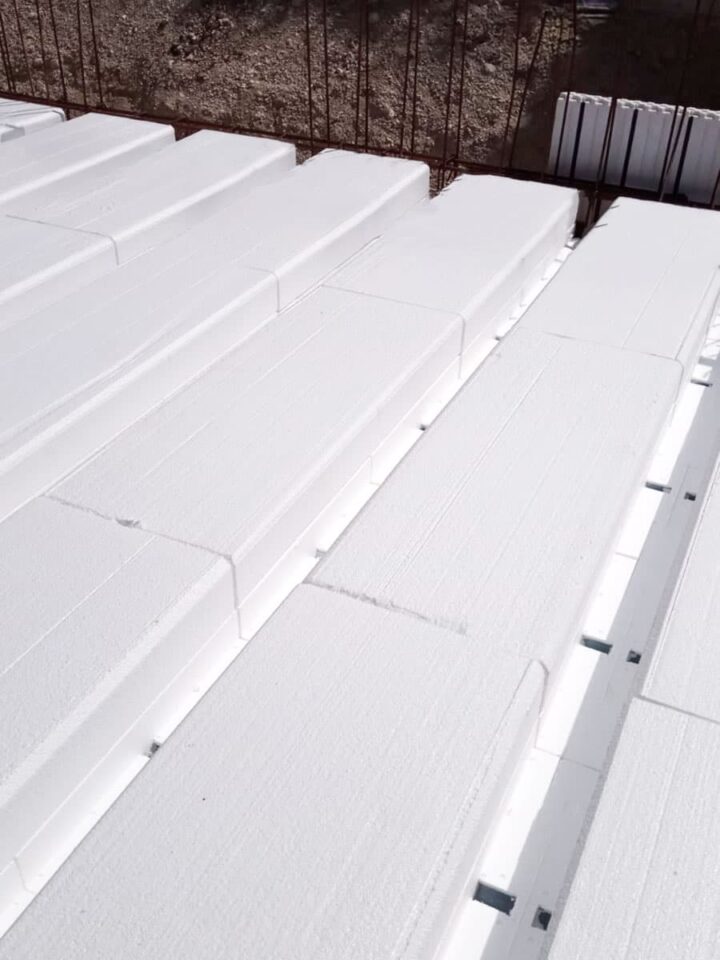

Cassero solaio montaggio monodirezionale
Spessore pignatta EPSVolume CLS / sup.solaio (mc/mq)
Soletta 5cmTravetto 10cm Travetto 12cm
12 cm0,0700,074
14 cm0,0730,078
16 cm0,0770,082
18 cm0,0800,086
20 cm0,0830,090
22 cm0,0870,094
24 cm0,0900,098
26 cm0,0930,102
28 cm0,0970,106
30 cm0,1000,110
Fondello sottotrave

Fondello sottotrave con spessore variabile da 3.5 a 6 cm, in opera

Sezione della pignatta in EPS

Versatilità di spessori, con altezza pignatta variabile da calcolo

Intradosso fondello pignatta

Intradosso fondello con profili metallici integrati per fissaggio meccanico elementi di finitura

Solaio Monodirezionale


Le lastre che compongono la base hanno un ingombro di 60×60 cm. L’assemblaggio del “fondello” e della “pignatta” offre la possibilità di realizzare solai monodirezionali oppure, ove necessario per esigenze statiche, solai a piastra bidirezionali, che consentono la riduzione di circa il 40% degli spessori strutturali rispetto a un solaio di tipo tradizionale, nonché di aumentare le luci libere.

Blocco pignatta in polistirene

I vantaggi del Cassero Solaio ICF Italia

Installazione cartongesso

Finitura

Grazie alla presenza, all’intradosso, di opportune lamierine inglobate
nel polistirene è possibile fissare le lastre in cartongesso di finitura o applicare carichi sospesi. La particolare conformazione di tali lamierine, oggetto di brevetto, garantisce l’ancoraggio delle lastre di finitura alla parte in cemento
armato anche in caso di incendio.

Una casa resiste al terremoto e quelle ai lati no

Protezione

Costruire con ICF protegge la vita e l’ambiente. Le strutture realizzate sono antisismiche ed ecosostenibili, dall’elevato isolamento termico ed acustico.

Solaio in costruzione con sistema ICF

Sicurezza

Essendo necessaria la realizzazione dell’impalcato di sostegno “continuo”, l’uso del solaio ICF Italia risulta più sicura per gli operatori nei confronti del rischio di caduta dall’alto.

Casa passiva

Isolamento

La coibentazione risulta continua ed uniforme, grazie alla presenza delle apposite lastre “sotto-trave”, anche per solette piene o sbalzi.

Cassero solaio ICF

Tempo

La semplicità che lo caratterizza si traduce in tempi di messa in opera rapidi e quindi in un costo di esecuzione molto contenuto rispetto agli altri sistemi in EPS presenti sul mercato.
